友讯达无线采集器-远程抄表系统采集器

无线采集器基本参数

序号	项目			指标
1	参数保持	Q/GDW 1374.2-2013
1	参数保持	Q/GDW 1375.3-2013
2	电气参数	正常工作电压		C 220V 50Hz
		极限工作电压		±20% Un
		消耗功率		有功功率≤ 1.2W 视在功率≤10VA；传输状态功耗量不大于5VA、1W
3	运行环境条件	温度		-40°C~+70°C
3	运行环境条件	湿度		相对湿度≤95°
4	机械性能	冲击（非工作、非包装的情况下）		峰值加速度：250m/s（25g）; 持续时间：10ms ; 冲击次数：六个面各 3次，无损坏
4	机械性能	振动（非工作、非包装的情况下）		频率范围：10-150Hz ；交越频率：60Hz；f<60Hz时：定振幅0.075mm； f>60Hz时：定加速度10m/s（1.0g）；扫描循环次数：每轴线20次无损坏
5	电磁兼容	静电放电		8KV
		快速脉冲群		4KV（电源回路）/1KV（信号回路）
		浪涌		4KV
6	安全性能	冲击电压		6KV
6	安全性能	工频耐压		2KV
7	通信方案	下行RS485		通信规约：DL/T 645规约
		上行微功率无线	调制方式	GFSK
			工作频率	无线计量频段
			ERP有效发射功率	<17dBm
			数据速率	10Kbps
			接收灵敏度	-108dBm（10Kbps）
8	停电指标	参数保持		10年以上

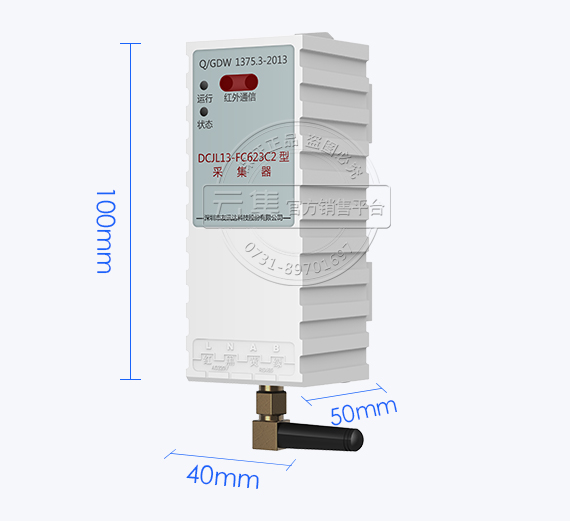

9	外形尺寸			10mm（长）×40mm（宽）×50mm（厚）

产品参数

品牌电表+自组网技术+云台系统

产品功能特点
下行通讯： RS-485通讯接口采集电表数据，可支持采集32台电表 上行通讯： 通过微功率无线信号与电表集中器通信，无需另外布线 频率范围： 50HZ，允许偏差-6%~+2% 导轨式安装： 导轨安装式结构设计，体积轻巧 抄表规约： DL/T645-1997 DL/T645-2007CJ/T 188-204 外形尺寸： 100mm×40mm×50mm 传输接口： 1路载波通信接口，1路抄表接口，1路红外维护接口

无线采集器安装与接线

1. 单表模式

该模式下采集器只能和一块电表通过 485 电缆连接，采集器上电后等待 6 秒钟会通过 645帧试探电表地址，如果电表地址试探成功会使用电表地址作为网络通信的 MAC 地址，在此

种工作模式下安装的采集器不需要记录采集器本身的地址，只需要记录电表地址并且下发到管理终端中就可以进行组网和抄表操作。

采集器关联电表的具体过程如下：

采集器在试探电表地址的时候，数据格式固定使用 8E1（1 个起始位、8 个数据位、1 个偶校验位、1 个停止位），试探电表地址的顺序为：300bps 07 规约、 300bps 97 规约、1200bps 07 规约、1200bps 97 规约、2400bps 07 规约、2400bps 97 规约、4800bps 07 规约、4800bps 97 规约、9600bps 07 规约、9600bps 97 规约。当在某个波特率下面收到电能表正确的应答帧后，即可确定电能表的地址，当前串口通信速率，以及通信规约格式，采集器会保存这些信息，在抄表时使用。

DL/T 645-2007 规约试探命令：0xFE FE FE FE 68 AA AA AA AA AA AA 68 13 00 DF 16

DL/T 645-1997 规约试探命令：0xFE FE FE FE 68 99 99 99 99 99 99 68 01 02 43 C3 6F 16

采集器下发命令后，电表正确的响应命令应该在 600ms 以内完成，如果超过 600ms 没有应答，则认为当前命令没有响应，继续进行试探操作。当试探地址完成两轮后，仍然没有收到正确应答时，则判断通信异常，电表地址关联失败，采集器会间隔 20 分钟重启再次进行关联。
